异地多活实践与设计思考点归纳

Contents
  1. 一、指导事项归纳
  2. 二、多活规则与流量选择
    • 1.路由因子选择与映射
    • 2.请求分配正确机房
    • 3.多活管控中心服务
  3. 三、RPC跨机房调用能力
    • 1.注册中心架构图
    • 2.RPC框架跨机房调用
  4. 四、消息跨机房复制
    • 1.复制插件管理与监控
    • 2.流量隔离与动态订阅
  5. 五、存储双向同步
    • 1.Redis双向同步
    • 2.MySql双向同步
  6. 六、其他改造事项
  7. 七、流量切换过程
    • 1.流量切换大体流程
    • 2.流量切换注意问题
    • 3.复制器监控与思考

一、指导事项归纳

1.多活原因归纳

推动多活的原因大体可归纳为以下三种。

  • 高可用架构部署
  • 业务整体的容灾
  • 单机房容量限制

2.多活指导归纳

多活牵扯公司业务方方面面,整体来讲业务改造和基础设施中间件改造两大块。

  • 核心链路自包含可逻辑分片
  • 调用尽可能收敛在本单元
  • 流量分片逻辑尽可能均衡
  • 中间件多活架构改造升级
  • 业务改造支持多活方案
  • 业务场景验证中间件能力

3.推动事项归纳

顺利推进多活事项是公司重要战略,需要统一思想,将多活项目当成最高优先级推进。

  • 统一思想认识自觉对齐到公司级战略项目
  • 设置总架构师级别建议对齐部门负责人,对整体架构方案和结果负责例如:总架构师拥有对各个部门牵头同学拥有不低于60%的绩效考核权
  • 部门负责人作为该部门领导需要全力推动
  • 每个业务线设置接口人并负责该业务线所有对接和推动事务,对本业务线或者部门的推动结果负责例如:业务线接口人拥本业务参与多活事项同学不低于60%的绩效考核权
  • 项目架构师与各业务负责人周会例会及时跟进问题和进度
  • 各个牵头人梳理的问题对外沟通前,先部门内部对齐,提升沟通效率

4.抓核心链路

先保证核心链路的多活,避免面面俱到严重拖累进度,例如:

  • 优惠券库存类扣减先中心机房统一扣减
  • 管理运营类等无实时要求的先不做多活
  • 流量切换过程中容忍分钟级不可用,切换结束后恢复

二、多活规则与流量选择

1.路由因子选择与映射

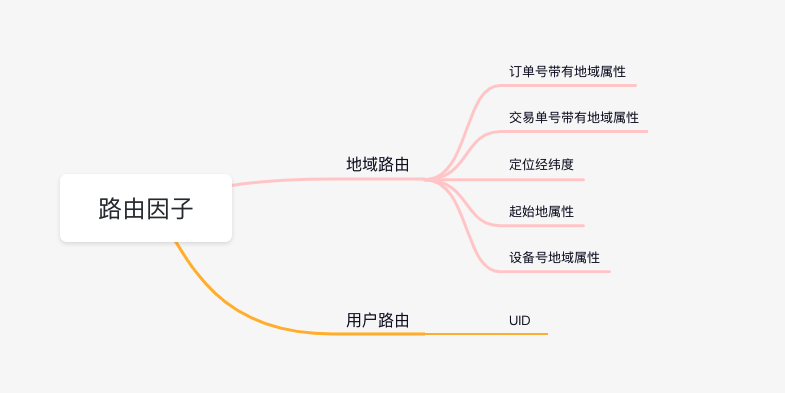

路由因子选择: 需要根据公司业务场景选择,常见的路由因子有地域、用户ID。

异地多活实践与设计思考点归纳 - 第1张  | 架构迷

路由因子与机房映射:

地域因子:将地域编号与机房建立映射,例如:001->unit-a

用户因子:将UID与机房建立映射,例如:123456与机房编号哈希后映射到unit-a

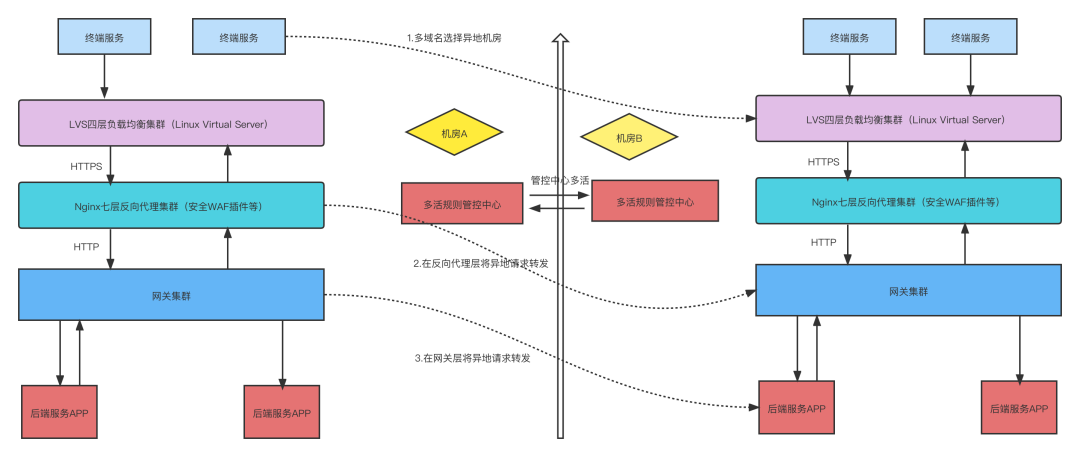

2.请求分配正确机房

一个请求有了多活规则后如何将请求路由到正确机房,归纳了以下几种方式:

  • 终端服务通过多域名切换:将请求直接路由到正确机房
  • 在反向代理层转发:转发属于异地机房流量
  • 在网关层转发:转发属于异地机房流量
异地多活实践与设计思考点归纳 - 第2张  | 架构迷

3.多活管控中心服务

  • 多活部署通过双向同步或者双写方式保证数据的一致性
  • 提供SDK和服务接口供中间件或者服务服务映射规则
  • 提供流量切换的整个闭环流程

三、RPC跨机房调用能力

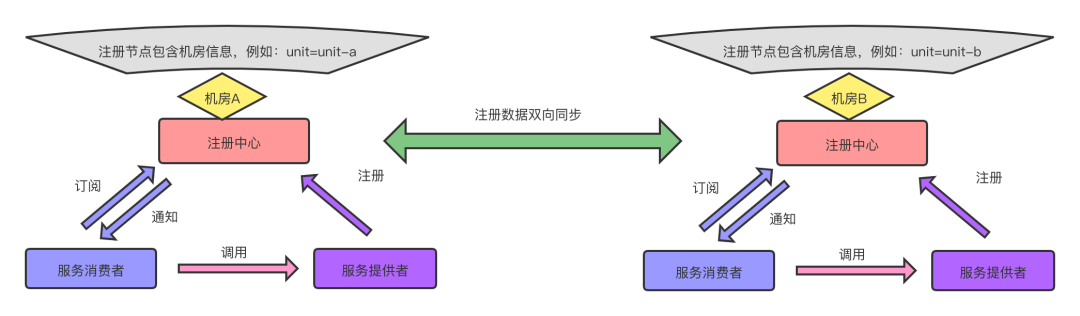

1.注册中心架构图

  • 节点注册时需要将机房信息一并注册
  • 注册中心提供跨机房双向同步能力
异地多活实践与设计思考点归纳 - 第3张  | 架构迷

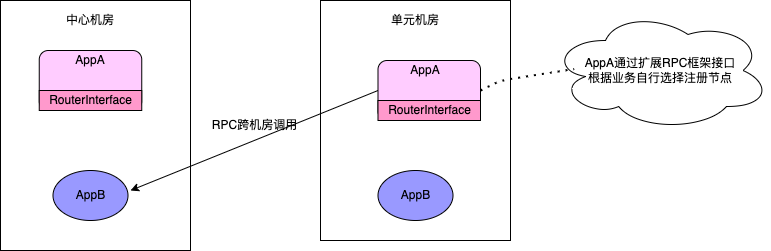

2.RPC框架跨机房调用

  • 默认本机房调用策略
  • 提供自定义路由功能供业务选择是否跨机房调用
  • 需要注意新老版本以及发布时是否存在流量倾斜问题
异地多活实践与设计思考点归纳 - 第4张  | 架构迷

四、消息跨机房复制

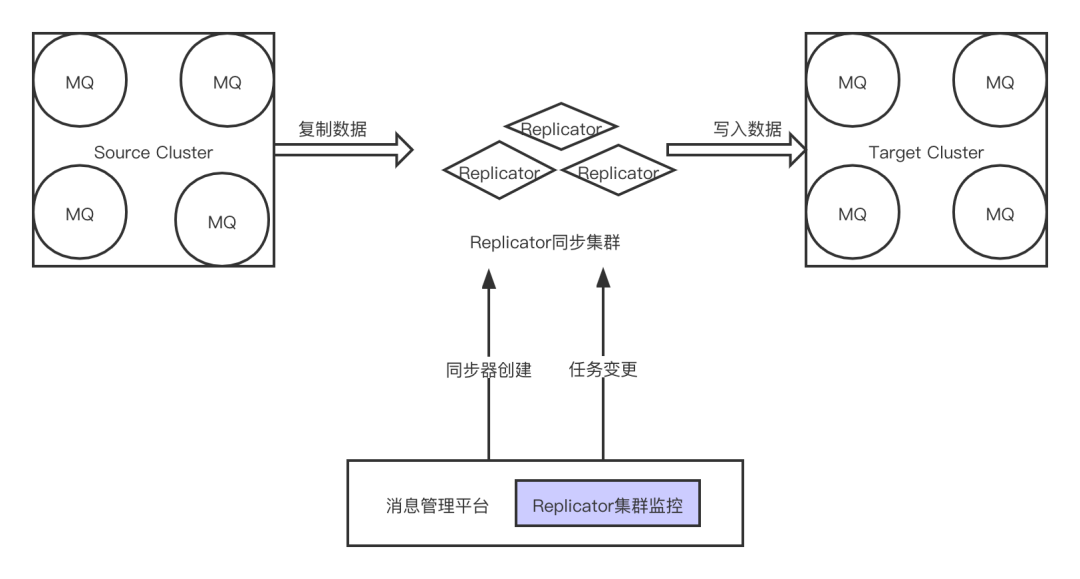

1.复制插件管理与监控

在一些业务场景中需要消息集群提供跨机房复制能力,将其他机房的流量收敛到一个机房去消费。

  • 通过复制器插件将消息跨机房复制
  • 通过管理平台对复制器的监控和管理
异地多活实践与设计思考点归纳 - 第5张  | 架构迷

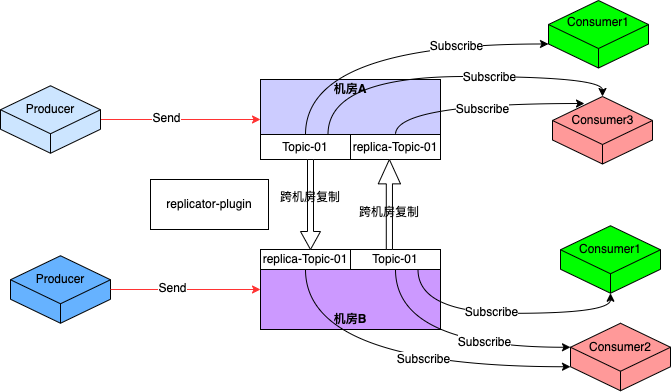

2.流量隔离与动态订阅

  • 通过不同主题进行流量隔离规避重复复制问题
  • 动态唤醒消费SDK订阅复制流量
  • 复制流量来源机房打标
异地多活实践与设计思考点归纳 - 第6张  | 架构迷

五、存储双向同步

1.Redis双向同步

Redis双向同步并不是做多活的公司都需要,如果能作为极短时间过期使用无需进行同步。然而也有的作为较长时间去存储,如果业务改造成本巨大需要提供双向复制能力。方案有很多种,有改源码的,下面介绍一种RedisSyncer,java实现,详见下面github连接。

https://github.com/TraceNature/redissyncer-server

可根据实际场景进行改造,主要功能有:

  • 断点续传
  • 数据同步
  • 数据迁移
  • 数据校验
异地多活实践与设计思考点归纳 - 第7张  | 架构迷

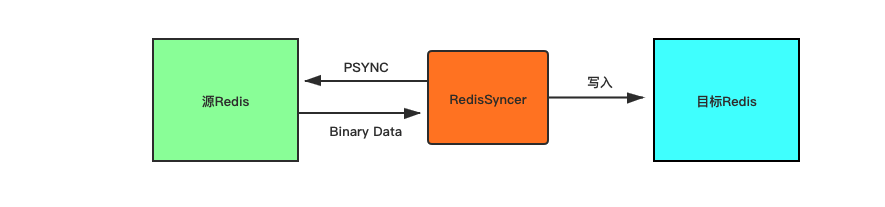

实现原理:

  • 复制器伪装成从节点复制数据
  • 同步时通过写入辅助key的方式来识别流量来源,规避重复复制问题。

注意事项:

  • 是否需要redis双向复制提早规划
  • 过滤过短时间key无效复制,比如:小于3秒的不再同步
  • 批量写入提升性能

2.MySql双向同步

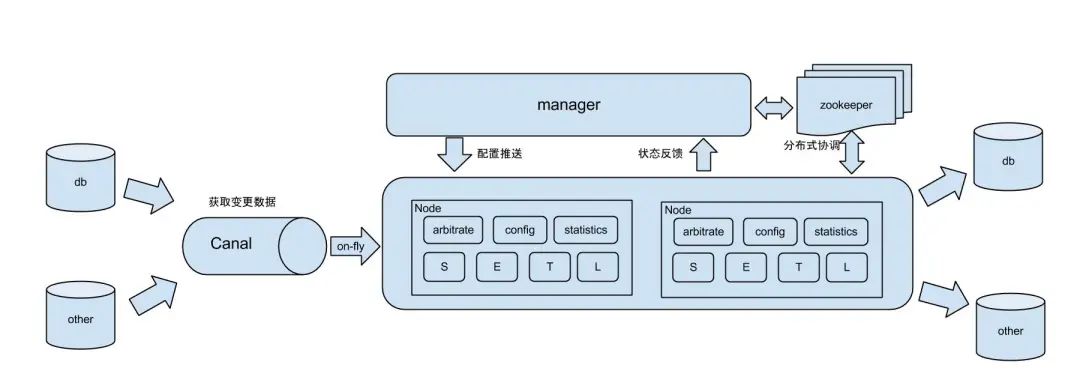

数据库的双向同步在异地多活通常是必须要做的事情,下面是阿里开源otter,可基于其二次定制开发。

https://github.com/alibaba/otter
异地多活实践与设计思考点归纳 - 第8张  | 架构迷

解决循环复制实现原理:

  • 通过事务表解决数据循环复制
  • 复制数据时同时写入一条数据到事务表在同一个事物中
  • 同步数据时只同步不再事务表中的数据到异地机房

还需要提供其他周边工具:

  • 提供数据校验工具
  • 提供数据订正工具
  • 提供DDL双向同步
  • 提供数据冲突策略

注意事项提点:

  • 统一关系数据库存储 多种数据库PostgreSQL、MySql等的建议统一为一种
  • 相关任务提早同步进行
  • 中间件与DBA开发协同推进 例如:可以将周边工具交由DBA开发

另外,在存储侧流量切换时需要提供数据库禁写功能,避免实现切流过程数据的不一致,禁写的实现可以通过sql动态拼接一个很大的时间戳实现。

六、其他改造事项

除了中间件和业务核心服务改造外,还有一些其他的改造事项,例如:

  • 发布系统支持不同机房发布
  • CMDB中的资源和应用标识
  • 监控体系支持不同机房流量标识
  • 其他存储相关(ES、Hbase等)尽量不复制

七、流量切换过程

1.流量切换大体流程

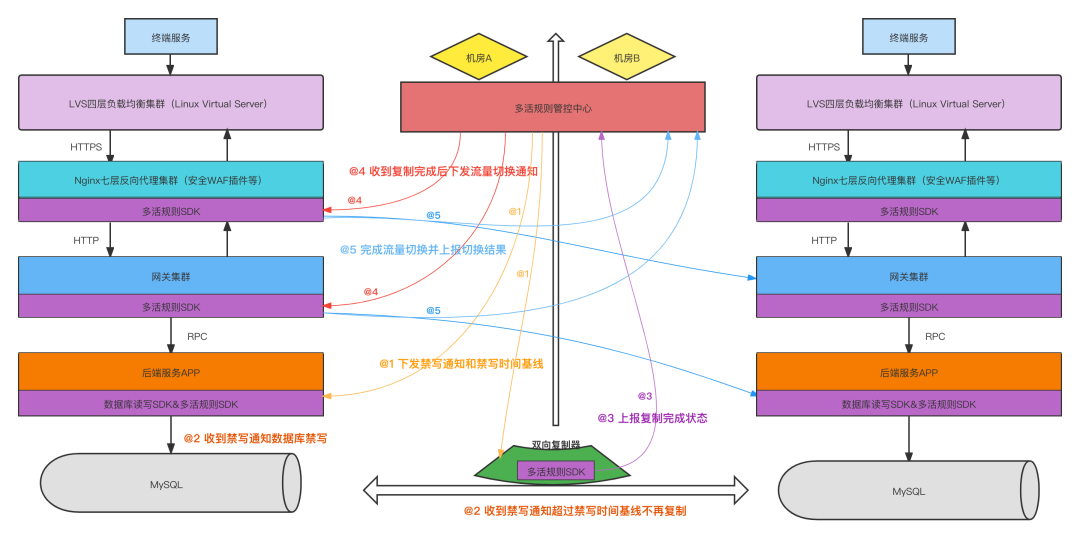

从机房A流量切换机房B的大体流程图如下:

  • @1 多活规则中心下发禁写通知和禁写时间基线
  • @2 数据库SDK收到禁写数据库写入和更新
  • @2 双向复制器收到超过禁写时间基线不再复制
  • @3 双向复制器上报复制完成状态
  • @4 多活规则中心下发流量切换通知
  • @5 Nginx&网关层收到将流量切换到机房B并上报切换完成状态
  • @6 多活规则中心下发取消禁写通知
异地多活实践与设计思考点归纳 - 第9张  | 架构迷

2.流量切换注意问题

  • 部分流量切换的问题 场景一:切某个地域的10%流量 场景二:切某个场景用户的10%流量
  • 部分流量切换时数据库禁止设计判断
  • 部分流量切换时复制器完成的判断和替代方案

3.复制器监控与思考

  • 针对复制器自身稳定性和性能的监控
  • 复制器复制进度的监控思考
